外齿回转支承

首页>产品中心 > 11系列单排交叉滚柱式

外齿回转支承

单排穿插滚柱式回转支承(11系列)——外齿式结构特色、功能、适用范围单排穿插滚柱式回转支承,由两个座圈组成,结构紧凑、重量轻、制造精度高,安装空隙小,对安装精度要求高,滚柱为1:1穿插排列,能同时承受轴向力,倾翻力矩和较大的径向力,被广泛地用于起重运送、工程机械和军工产品上。回转驱动一般由蜗杆、回转支承、壳体、马达等部件构成。因为核心部件采用回转支承,因此能够一起接受轴向力、径向力...

外齿回转支承

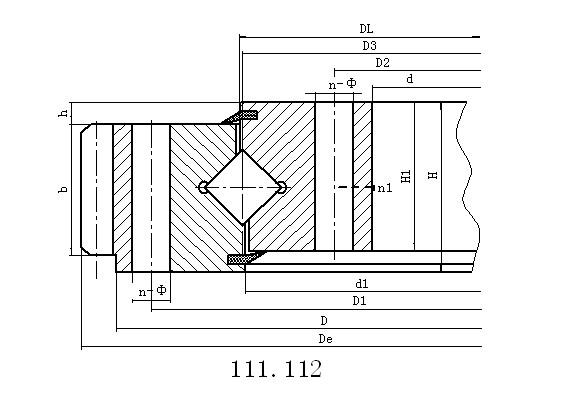

  单排穿插滚柱式回转支承(11系列)——外齿式

  结构特色、功能、适用范围

    回转驱动一般由蜗杆、回转支承、壳体、马达等部件构成。因为核心部件采用回转支承,因此能够一起接受轴向力、径向力、倾翻力矩。其方式许多,但结构组成根本迥然不同。随着机械行业的迅速发展,回转支承在船舶设备、工程机械、轻工机械、冶金机械、医疗机械、工业机械等行业得到了广泛的应用。单排穿插滚柱式回转支承的制造精度高,安装空隙小,对安装精度要求高,滚柱为1:1穿插排列,能同时承受轴向力,倾翻力矩和较大的径向力。

  回转支承轴承在实际生活中,对冷下料分量差可控制在1%,压塌深度为0.5mm,端面倾斜度小于2°30,对于热下料分量差在2%以之内,端面倾斜度小于3°。束缚剪切模,即以径向赶紧的方法使棒料的翘曲、轴向窜动和切口压扁均受到限制。这种方法有的仅在定刀端赶紧,有的在定刀端和动刀端均予以赶紧,其加紧的方法有气缸式的,也有组织联动的。
