双排球式外齿回转支承

首页>产品中心 > 02系列双排球式回转支承

双排球式外齿回转支承

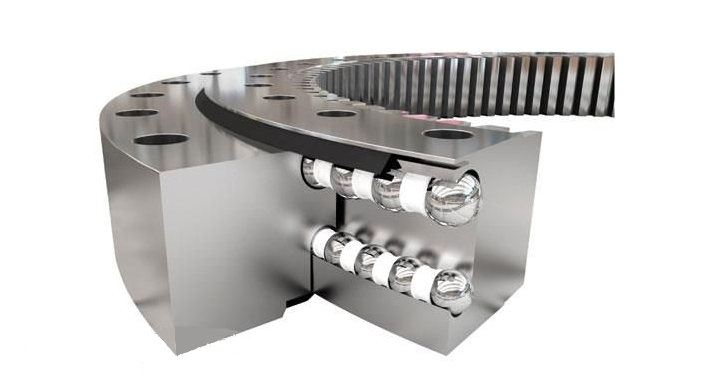

  双排球式回转支承(02系列)——外齿式  结构特色、性能、适用范围  双排球式回转支承具有三个座圈,钢球和隔离块可直接排入上下滚道,依据受力状况,组织了上下两排直径不同的钢球。这种开式装置十分方便,上下圆弧滚道的承载角都为90°,能接受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊规划。双排球式回转支承的轴向、径向尺度都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机...

双排球式外齿回转支承

  双排球式回转支承(02系列)——外齿式

  结构特色、性能、适用范围

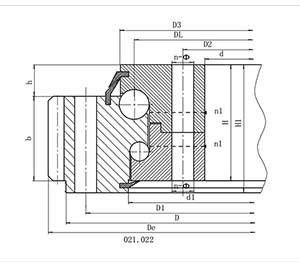

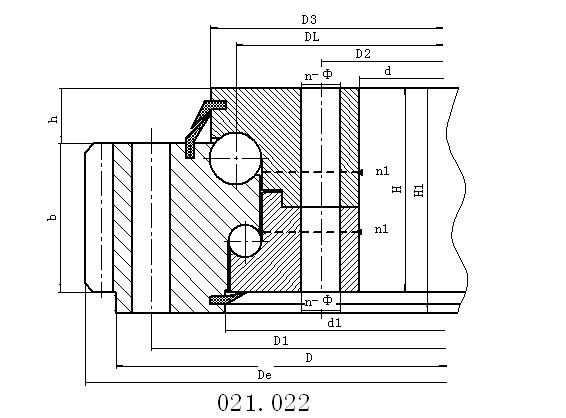

  双排球式回转支承的滚道接触角α该接触角是指钢球在滚道上的接触点和钢球球心连线与回转支承径向剖面(水平面)之间的夹角。操控好原始接触角和装配空隙已不是一个简单的精度问题,而是保证承载能力和使用寿命的大事。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺度都比较大,结构紧固。小型转盘轴承特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。

  回转支承是一种能够接受综合载荷的大型轴承,能够一起接受较大的轴向、径向负荷和倾覆力矩。一般带有装置孔、内齿轮或外齿轮、光滑油孔和密封装置,因而能使主机设计结构紧凑,引导简便,维护容易轴承有无齿式,外齿式和内齿式的四点触摸球轴承、双排角触摸式球轴承穿插圆柱滚子轴承、穿插圆锥滚子轴承和三排圆柱滚子复合轴承四个系列。
