双排球式无齿回转支承

首页>产品中心 > 02系列双排球式回转支承

双排球式无齿回转支承

双排球式回转支承(02系列)——无齿式  结构特点、功能、适用范围  双排球式回转支承具有三个座圈,钢球和阻隔块可直接排入上下滚道,根据受力情况,安排了上下两排直径不同的钢球。这种开式装配十分方便,上下圆弧滚道的承载角都为90°,能接受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特别设计。双排球式回转支承的轴向、径向尺度都比较大,结构紧固。特别适用于要求中等以上直径的...

双排球式无齿回转支承

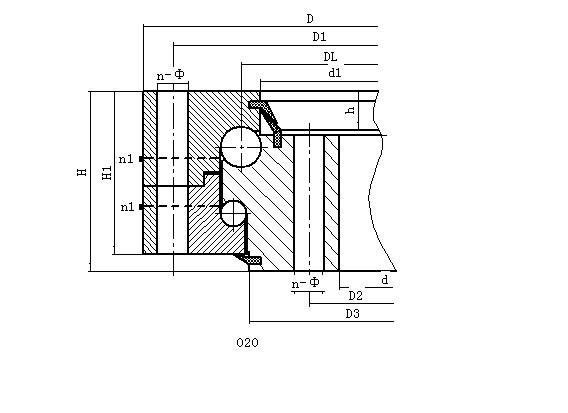

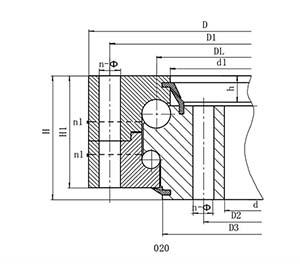

       双排球式回转支承(02系列)——无齿式

  结构特点、功能、适用范围

  双排球式回转支承具有三个座圈,钢球和阻隔块可直接排入上下滚道,根据受力情况,安排了上下两排直径不同的钢球。这种开式装配十分方便,上下圆弧滚道的承载角都为90°,能接受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特别设计。蜗轮蜗杆厂家生产的双排球式回转支承的轴向、径向尺度都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。

  在回转支承的失效中滚道损坏占98%,滚道质量成为回转支承质量的核心问题,影响回转支承滚道质量的因素较多,它们以不同的方式影响着滚道质量,决议着回转支承的承载能力和使用寿命。

  决议回转支承承载素质的关键因素。因素一、回转支承滚道硬度回转支承滚道淬火硬度对其额外静容量影响较大,如以HRC55时额外静容量为规范1,则滚道硬度与额外静容量有着严格的对应联系。规范规则的低硬度为HRC55,一般实践均匀淬火硬度在HRC57左右。硬度不够极易造成回转支承失效,从滚道表面点蚀开始到崩塌完毕。
