接触球式内齿回转支承

  单排四点接触球式回转支承(01系列)——内齿式  结构特色、性能、适用范围  单排四点接触球式回转支承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。如果回转支承经常性的承载重物,就可能会呈现回转困难,乃至可能会呈现不能回转的情况,造成这种现象的原因是起重机吨位越大,则其回转支承直径...

接触球式内齿回转支承

  单排四点接触球式回转支承(01系列)——内齿式

  结构特色、性能、适用范围

  回转支承产品的呈现主要就是为大家供给了一个更好的机器寿命的延伸,由于我们知道,在机器当中支承的作用是无可替代的,如果一个机器的支承坏了,那么它就将无法继续工作,只要更换了支承,才能够让它继续恢复生产。

  如果回转支承经常性的承载重物,就可能会呈现回转困难,乃至可能会呈现不能回转的情况,造成这种现象的原因是起重机吨位越大,则其回转支承直径越大,制作精度越低,其安全系数实际上反而较低,所以愈加容易损坏。能够适当的加大转台和回转支承相连部位的板材厚度,然后进步回转支承的结构刚度,然后进步其承载能力。

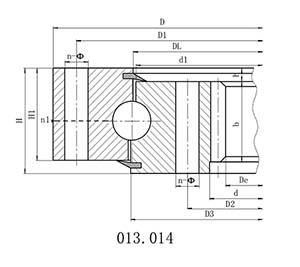

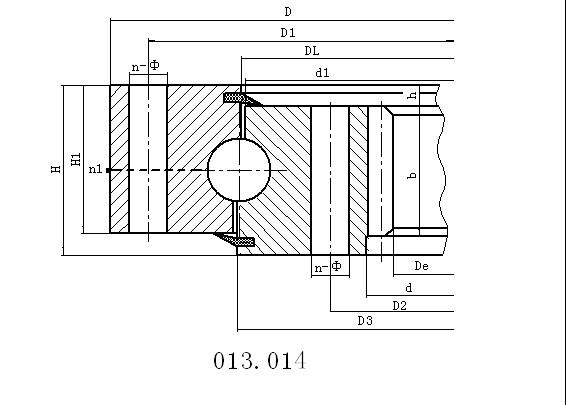

       单排四点接触球式回转支承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触。

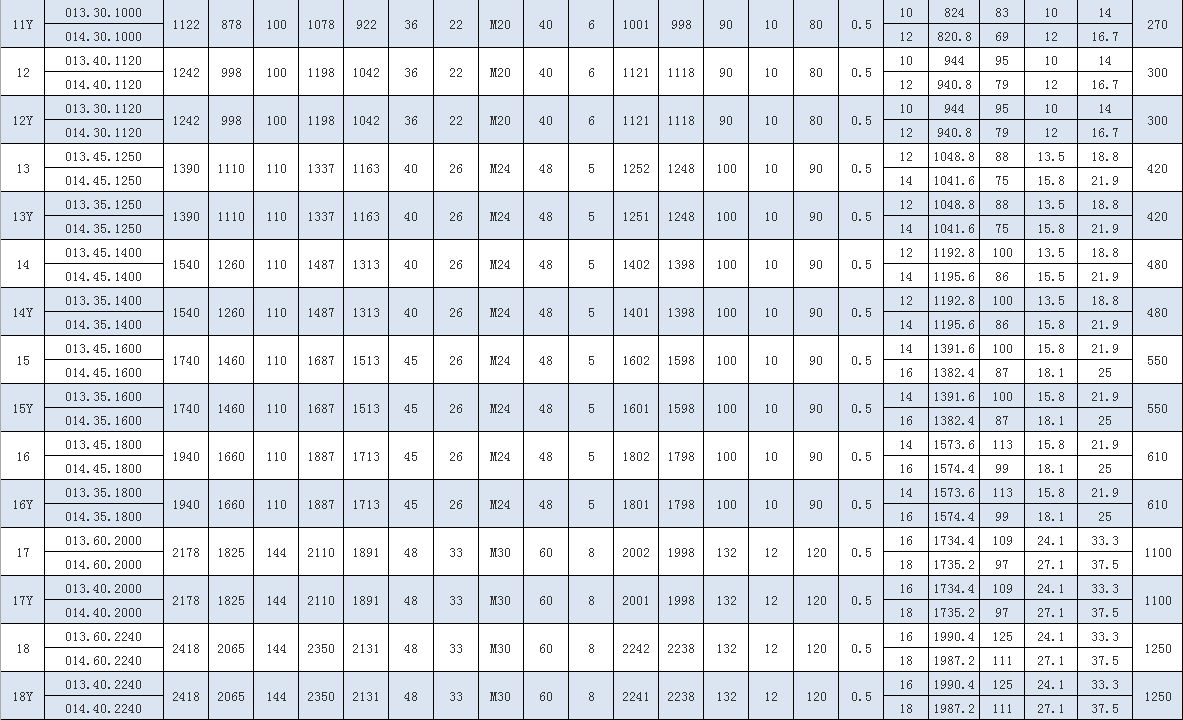

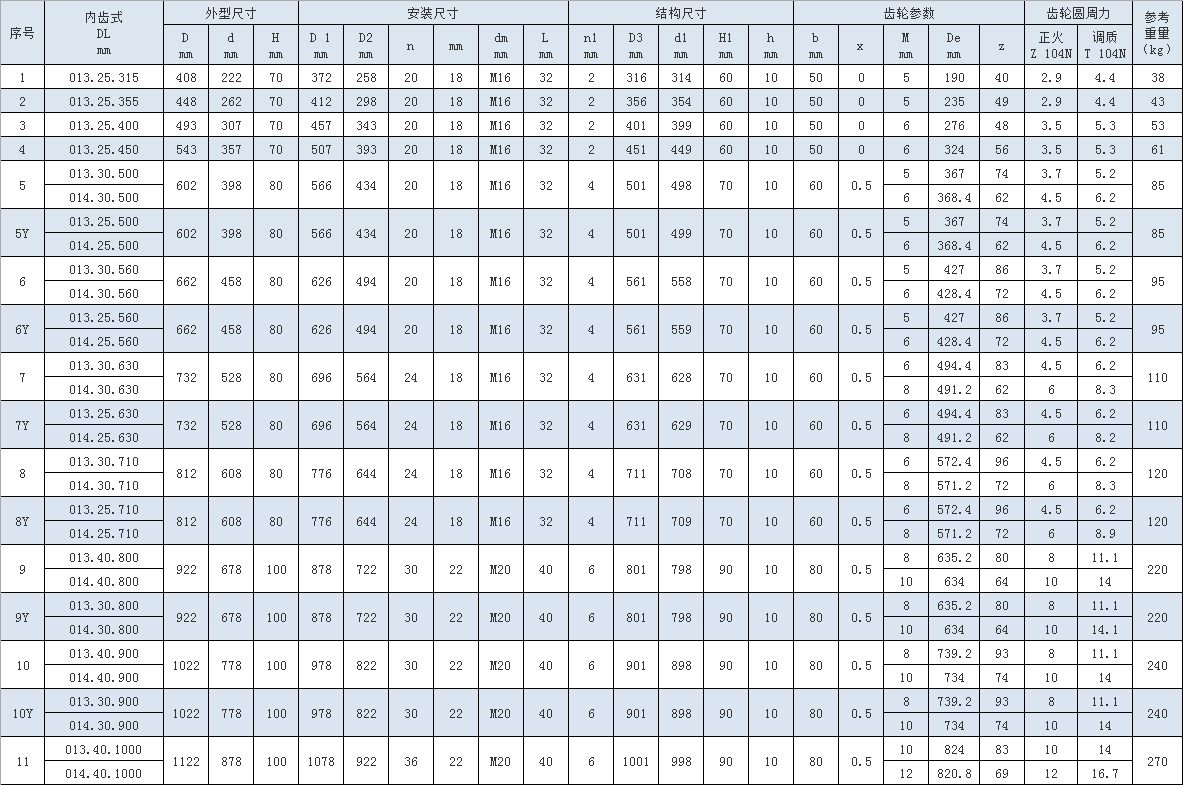

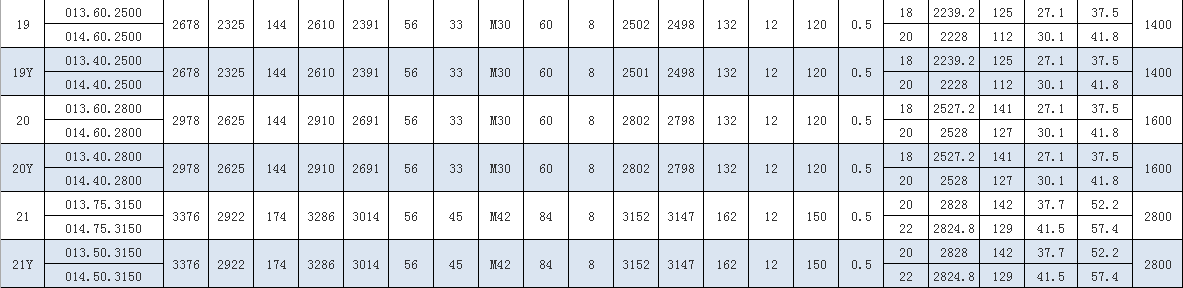

  注:

  1、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。

  2、表内齿轮圆周力为大圆周力,额外圆周力取其1/2。

  3、内齿修顶系数为0.2。
