四点接触球式外齿回转支承

首页>产品中心 > Q系列单排四点接触球式

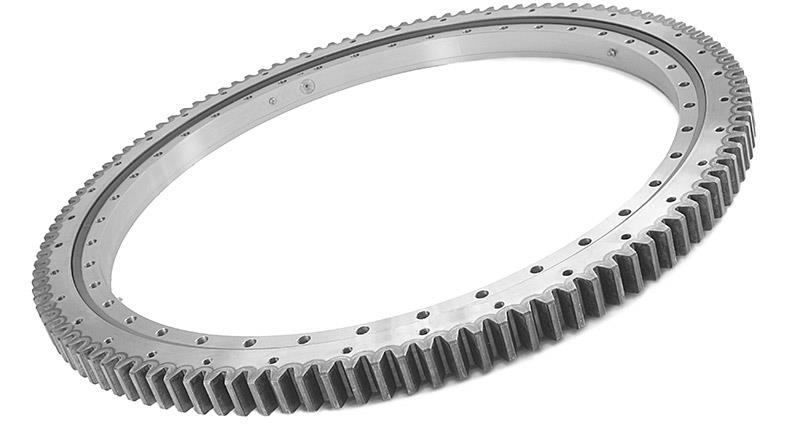

四点接触球式外齿回转支承

单排四点接触球式回转支承(Q系列)——外齿式  结构特点、性能、适用范围  单排四点接触球式回转支承由两个座圈组成,结构紧凑,分量轻,钢球与圆弧滚道四点接触,能一起承受轴向力,径向力和倾翻力矩,回转式输送机,焊接操作机,中小型起重机和挖掘机等工程机械均可选用。回转支承轴承主要由上环,下环和一个全补球组成,回转支承整个规划是用于低速,轻负荷时的旋转溶液。这两个单个的排和双排规划,以及可...

四点接触球式外齿回转支承

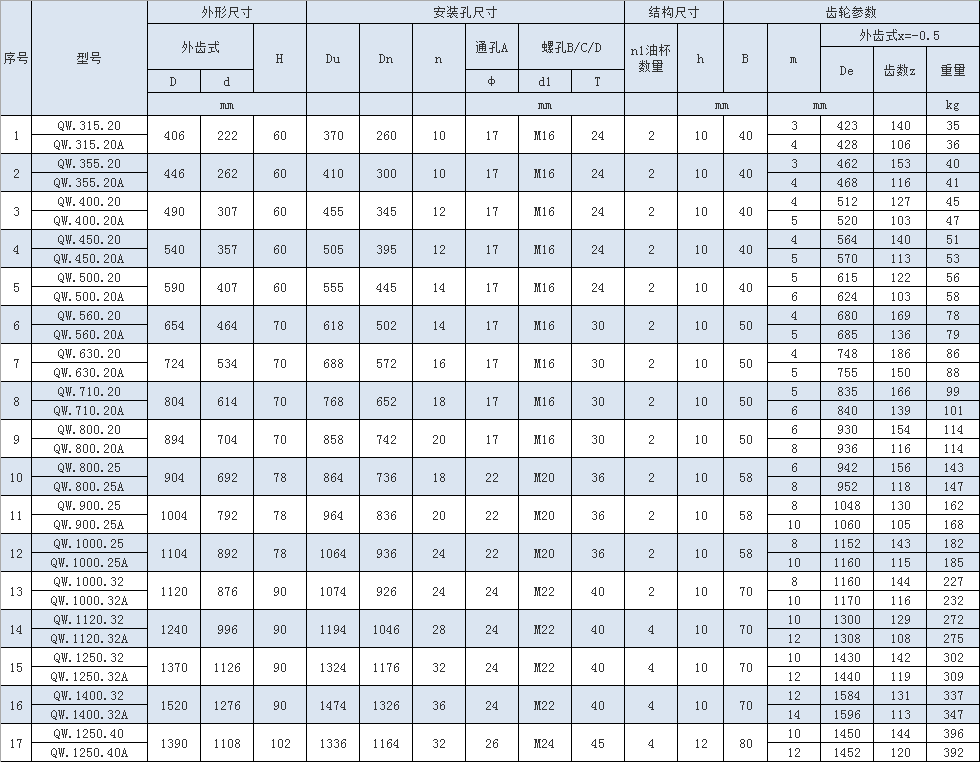

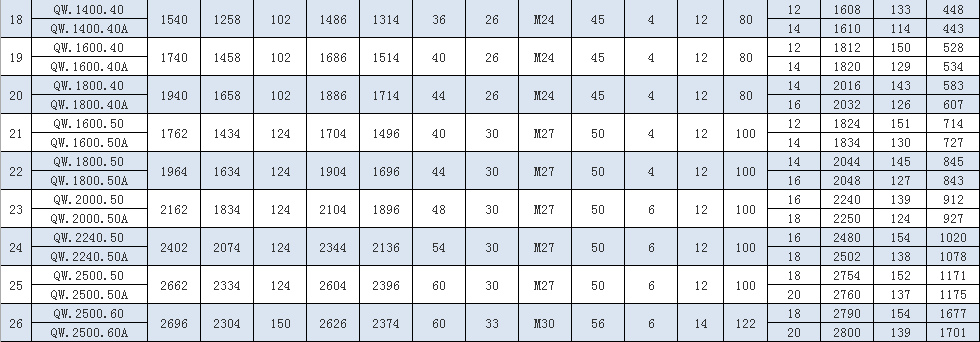

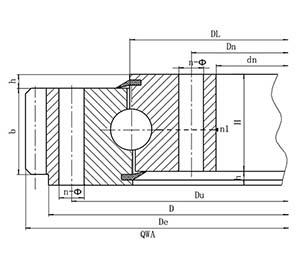

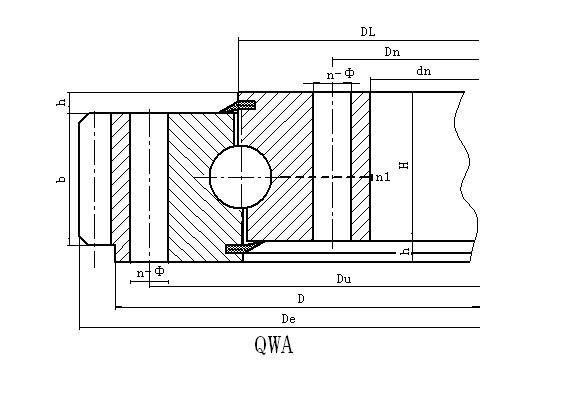

       单排四点接触球式回转支承(Q系列)——外齿式

  结构特点、性能、适用范围

  回转支承轴承主要由上环,下环和一个全补球组成,回转支承整个规划是用于低速,轻负荷时的旋转溶液。这两个单个的排和双排规划,以及可预先钻好的装置孔的便利性。

  决定回转支承承载素质的关键要素。要素一、回转支承滚道硬度回转支承滚道淬火硬度对其额外静容量影响较大,如以HRC55时额外静容量为规范1,则滚道硬度与额外静容量有着严格的对应关系。规范规定的zui低硬度为HRC55,一般实践平均淬火硬度在HRC57左右。硬度不够极易形成回转支承失效,从滚道表面点蚀开端到崩塌完毕。

  回转支承轴承在实际生活中,对冷下料分量差可控制在1%,压塌深度为0.5mm,端面倾斜度小于2°30,对于热下料分量差在2%以之内,端面倾斜度小于3°。约束剪切模,即以径向赶紧的方法使棒料的翘曲、轴向窜动和切断压扁均受到限制。这种方法有的仅在定刀端赶紧,有的在定刀端和动刀端均予以赶紧,其加紧的方法有气缸式的,也有机构联动的。
